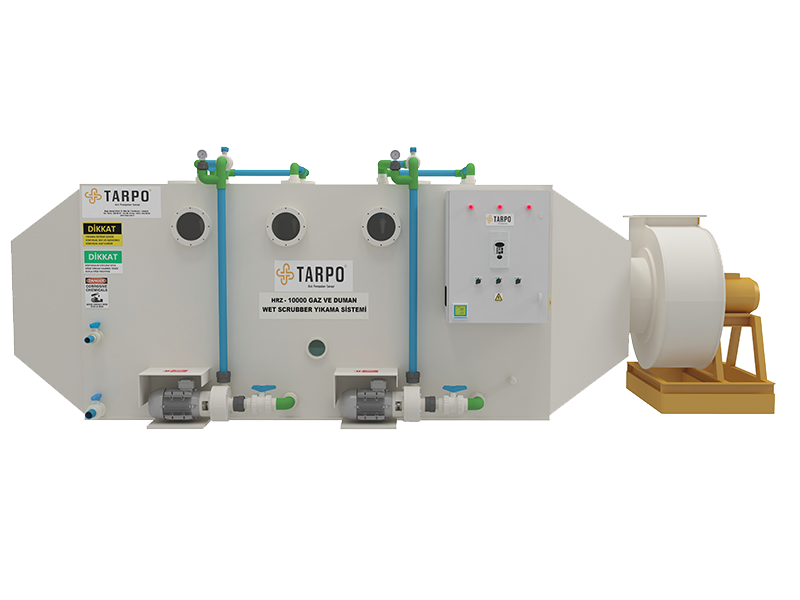

HRZ Serisi - Yatay Tip Scrubber

Amonyak gazı, klor gazı ve hidroklorik asit gazı gibi (HCL) birçok endüstriyel hava kirliliği uygulamaları için korozyona dayanıklı, tek sistemli ve genişletilmiş sistem paketli duman ve gaz yıkama sistemleridir. VRS – HRZ tipi sitemler suda çözünebilen kimyasal ve duman kokuları üzerinde etkilidir. Aynı zamanda Kimyasal ilavesi ile genişletilmiş paket yıkama sistemleri, çözünürlüğü düşük olan kirleticilerin kullanımı içinde uygun yapıdadır.



Yüksek verimli, tek kademeli ıslak yıkama sistemidir. Bu sistem birçok zararlı gazların (NOx hariç) yıkanmasında etkilidir. Sistem dizaynı ihtiyaçlar dahilinde de yapılmaktadır. Tek kule, tek veya çift kademe yıkama mantığına dayalıdır. Sistem üzerinde bulunan proplar sayesinde kimyasallar kontrollü olarak otomatik dozlanmaktadır.



Tek kademe yıkama sistemlerinden farklı olarak 2 adet yıkama kulesi içerisinde gaz farklı kimyasal karışımlar ile yıkanmaktadır. Genellikle NOx gibi agresif gazların yıkanmasında çok etkilidir. İlk yıkama Nitrik oksit ve Nitrojen dioksiti kontrol etmek için kullanılan oksidasyon / indirgeme safhasıdır.1. yıkama safhasında kullanılan kimyasallar ve dozajlama oranları tekli sistemlerden tamamen faklıdır. İlk aşama fazla Nitrik Oksiti okside etmek için kullanılır.

İkinci aşama ise azot dioksitte indirgeme işlemidir. Bu yıkama safhasından sonra doğaya salınan buhar zararsız hale gelmektedir.

Sistem, her sirkülasyon tankı için bir kostik pH kontrolü kullanır. Bu sistemler sayesinde NOx gazları %95 oranına kadar tutulmaktadır. Hiçbir koşulda tek yıkama kulesiyle NOx (Nitrik gazı) yıkamak mümkün değildir. Bu agresif gazın kimyasal yapısının bozularak kaliteli hava şartlarına ulaşmasını sağlamak ancak iki ve ya üç fazda mümkün olmaktadır.

Üretim ilkemiz; gelecek nesillere yaşanabilir bir çevre bırakmayı hedeflemektedir.

İşçi Sağlığı Güvenliği ve Çevre Bakanlığının zorunlu kıldığı bu sistemlerin maliyetleri firmalara ek külfet gibi görünse de ileri vadede yüksek cezaların önüne geçerek kurumlara artı kazanç sağlamaktadır

Özellikleri :

 Uv ışınlarına ve dış mekan hava koşullarına dayanıklı sertifikalı PE, PP ve PVC Gövde yapısı

 Üretim öncesi minimum malzeme ve maksimum verim için bilgisayar destekli 3boyutlu programlarda tasarım

 Fabrikada hidrostatik tüm testler

 Metal bağlantı ve cıvataların tamamı 316 kalite paslanmaz çelik

 Tam konik spiral püskürtme nozulları

 Tam otomatik veya manuel kontrol vanaları

 Dikey veya yatay pompa seçenekleri (fabrika montajlı)

 Rushing dolum ve tahliye kapakları

 Diferansiyel basınç göstergesi

 Basınç manometresi

 Borulama ve montajlama için DIN normlarına uygun flanşlar

 Kolay kurulum için paketlenmiş sistemler

 Dokunmatik Kontrollü PLC veya Manuel kontrollü yıkama sistemleri

Sistemlerin Kullanım Alanları

• Metal Kaplama Tesisleri

• Endüstriyel Atık Su Tesisleri

• Belediye Atık Su Tesisleri

• Gıda İşleme Fabrikaları

• Rafineri Tesisleri

• Kağıt ve Selüloz Fabrikaları

• Tıbbi Laboratuvarlar

• İlaç Fabrikaları Semi Film Kaplama Alanları

• Akü İmalat Fabrikaları

• Döküm Fabrikaları

• Tekstil Fabrikaları

• Kimyasal Üretim Endüstrisi



Tam konik yapısıyla tıkanma yapmayan, PP, PVC ve Karbon-Teflon malzemeden imal edilmiş ve sistemin yapısına göre 90’,120’ ve150’ derecelik acılara sahip yıkama nozulları sistemlerimizde kullanılmaktadır.

Tasarımlarımızın en önemli özelliklerinden biri hava akışının sistem içi tam yüzey alanına eşit dağılacak şekilde ve yıkama nozullarının oluşturduğu damlacıklarla homojen olarak teması sağlamaktadır.

Sistemlerimizin içerisinde kullandığımız çeşitli yapıda rushing halkaları mevcuttur. Hangi tip rushinglerin kullanılacağı Tarpo Mühendisleri tarafından belirlenmektedir.

Sistem içine erişimi kolaylaştıran ve rushing halkalarının dolum ve tahliyesi için oluşturulan menhole kapakları tüm sistemlerimizde mevcuttur.

Damla Tutucular üzerinde bulunan açısal hava değiştirici ve yönlendiricileri sayesinde havanın yüzey alanına tutunmasını sağlayarak, vakum altındaki yıkanmış havanın içinde bulunan su damlacıklarının tutunmasını sağlamaktadır. Oluşan su yoğunluğu tekrar bıçaklar üzerinde bulunan oluklar vasıtasıyla sistem sirkülasyon tankına geri dönmektedir.

Tüm sistemlerimizde yıkama basıncını kontrol etmek amacıyla uygulanana basınç manometreleri bulunmaktadır. Manometrelerimizin gövde yapısı kimyasal korozyona dayanaklı PVC malzemeden imal edilmektedirler.

Firmamızda imal edilen kimyasal santrifüj asit pompalarıdır.

Yıkama sistemlerinde kimyasalın nozullar vasıtasıyla basınçlı bir şekilde pulvarizasyonunu sağlar. Sistem tasarımına göre yatay veya dik milli olarak kullanılmaktadır.

Baca gazı sistemlerinde kullanılan sirkülasyon pompaları kimyasal ve yıkanacak gaz yapısına göre materyal ve dizayn çeşitliliği göstermektedir.

Tüm sistemlerimizde metreküp cinsine göre her ölçüde ve plastik yapıda kimyasal direnci yüksek, PVC veya PP malzemeden imal edilmiş vanalar bulunmaktadır. Tasarımlarımıza göre manuel veya otomatik elektrikli vanalar kullanılmaktadır.

Sistemlerimizin tamamında yüksek sıcaklığa ve sürtünmeye dayanıklı cam elyaf takviyeli borular ve fittings malzemeleri kullanılmaktadır.

Sistemin ihtiyacına yönelik direk tahrikli (direct drive) veya kayış kasnaklı santrifüj tip aspiratörlerle kaliteli bir hava emişi sisteme iletilmektedir. İmalatımızdaki aspiratörlerimiz PP,PVC olarak üretilmektedir.



PH, ORP ve iletkenlik kontrol sistemleri, yeni veya işletmelerdeki mevcut bir baca gazına entegre edilebilir.

Proplar sayesinde kimyasal tankı içinde bulunan sıvının asidik değeri kontrol altında tutulmakta ve maksimum kimyasal dumanın yıkanması için sistem içindeki Ph miktarını dengesi korunmaktadır.

PLC kontrolü, sistem üzerindeki önemli verileri dokunmatik ekranı sayesinde data kablosuyla bilgisayarınızdan izleyebilme olanağı sağlamaktadır. Kontrol edilebileceğiniz sistemler

- Pompalar

- Aspiratör

- Sistem Basıncı

- Sistem Ph kontrolü

- Elektrikli Vanalar

- Dozaj Pompası

aspiratörlerin ve pompaların motorlarını ani kalkışlardan, olası elektrik yüklenmelerinden ve enerji kayıplarından korumak amacı ile sistem kontrol paneli üzerine motor sürücüleri entegre edilmektedir.

Zorlu kış şartlarında suyun donma olasılığına karşı ısıtıcı rezistanslar sayesinde kimyasal ve sistem içindeki suyun sabit ısıda tutulmasını içerir. Kullanılan rezistanslar tasarıma göre imal ettirilmektedir. PLC kontrollü sistemlerde standart olarak kullanılmaktadır.
