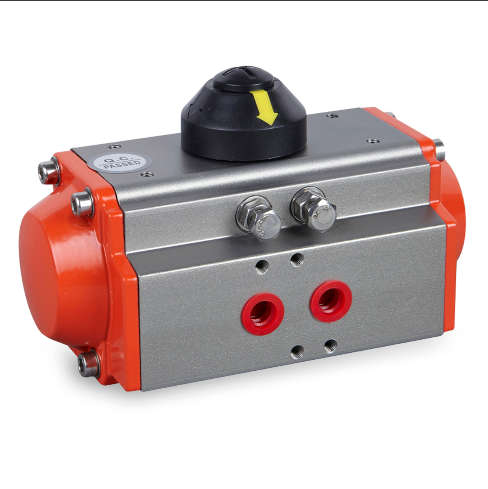

Çift Etkili Pnomatik Aktüatör ISO 5210
DMS VALVE -DA- modeli çeyrek turlu pnömatik aktüatörlerin pistonları kremayer dişli tip olarak üretilmektedir. Çift etkili ve Tek etkili (yay dönüşlü) olarak üretilmektedir. Aktüatörlerin açma ve kapama yönünde çalışma açısını ±5° ayarlayabilmek için, aktüatör milinin üzerinde dövme çelikten üretilmiş kam bulunmaktadır. Çalışma açısını daha farklı pozisyonlarda tutmak için opsiyonel olarak limit stop mekanizmalı olarak üretilmektedir.
-DA- modeli pnömatik aktuatörlerin dizaynında yeni teknolojiler kullanılmıştır. Yeni malzemeler, yeni üretim şekilleri ve yenilikçi fikirler aşağıda belirtilen özelliklerini bütünleştirmiştir.
- * ISO 5211 (flanş bağlantı şekli)
- * DIN 3337, VDI/VDE 3845
- * Namur gibi standartların en son versiyonları ile uyumludur.Yüksek dayanımlı sert anodize alüminyum ekstrüzyon gövde yüzeyleri, uzun ömürlü, kasıntısız ve hızlı çalışmasını sağlar.
- * Zarif, kompakt ve modern dizaynı, çok çeşitli özellikleri ekonomik ve pratik olarak sunar.
- * Yüksek kaliteli yataklama elemanları tüm hareketli yüzeylerde kasıntısız, uzun ömürlü ve sessiz çalışma sağlar.
- * Dış yüzey de yer alan strok sonu ayarlayıcı mekanizma sayesinde, tam açık ve tam kapalı pozisyonlarda kolaylıkla ±5°ayarlama yapılabilir.
- * Aynı aktuatör yapısı çift etkili veya tek etkili tipte kullanıma olanak sağlar
- * Tek etkili aktuatörler normalde açık veya normalde kapalı tipte olabilir.
- * Namur standardındaki çok fonksiyonlu pozisyon indikatörü tüm aksesuvarlar ile kullanılabilir.
- * Ön yüklemeli yaylar sayesinde montaj ve demontaj güvenli ve kolay şekilde yapılabilmektedir.
- * Piston ve kapaklar, alüminyum alaşımından basınçlı döküm yöntemiyle üretilmiştir.
- * Yüksek dayanımlı ve hafiftir.
- * Sızdırmazlık elemanının değişimiyle yüksek veya düşük sıcaklıkta çalışma koşullarına uygunluk sağlanabilir.
- * İstenmesi halinde değişik dönüş açılarında(120°,135°,and 180°gibi) aktuatörler mevcuttur.
- * Solenoid valf direkt monte edilebilir, herhangi bir pleyte ihtiyaç yoktur.
Çalışma Standartları:
Kuru hava veya inert gazlar gibi tüm korozif olmayan gazlar iç parçalar ve yağlayıcı ile uyumlu olarak kullanılabilir.
Kullanılacak akışkanın yoğuşma sıcaklığı -20 C ve içerisindeki bulunabilecek katı partikül çapı maksimum 30µ olmalıdır.
Eğer pozisyoner kullanılıyorsa bu çap maksimum 5µ olmalıdır.
Besleme Basıncı: 3~8bar
Çalışma Sıcaklığı;
Standard Tip: -20℃~+80℃
Düşük Sıcaklık Tipi: -40℃~+80℃
Yüksek Sıcaklık Tipi: -20℃~+160℃
Yağlama;
Normal çalışma koşulları altında standard tip için yağlama ihtiyacı yoktur. Düşük veya yüksek sıcaklık çalışma koşullarında özel yağlayıcılar kullanılmalıdır.
