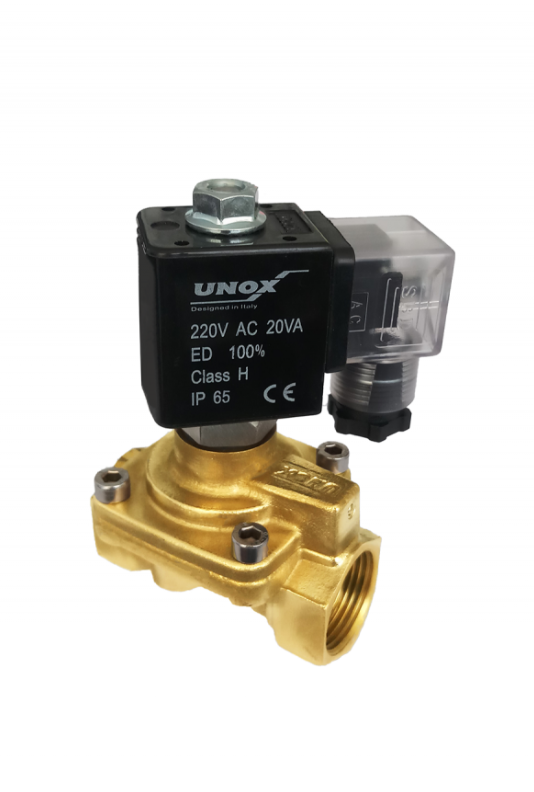

Genel Maksat Normalde Kapalı Solenoid Valf
Stok Kodu
GMNKSV
Mekanik Markt olarak 7/24 yanınızdayız. Bizimle Whatsapp ile iletişime geçerek ürünlerimiz hakkında detaylı bilgileri alabilirsiniz.
CONTA: NBR
KOVAN: PASLANMAZ
GÖVDE: PİRİNÇ
ÇEKİRDEK: PASLANMAZ
SICAKLIK: -10 / +90 °C
Solenoid valfler, AC ve DC elektrik enerjisiyle çalışıp, çeşitli akışkanların(hava, gaz, yakıt, buhar, su, vb)
kontrolünü sağlamakta olup iki veya üç yollu vanalardır. Gövde, kovan ,bobin, diyafram ve çekirdekten
oluşmaktadır. Solenoid valfler normalde kapalı (bobin enerjiyi aldığında kapalı olan vanayı açmak üzere)ve
normalde açık bobinden enejiyi aldığında açık olan vanayı kapatmak üzere) olmak üzere iki tip olarak imal
edilmektedir.
DİKKAT EDİLMESİ GEREKENLER:
-Bobin kullanılacağı çalışma voltajına uygun seçilmelidir(AC-DC).Uygulanacağı yere göre koruma ve yalıtımı
sağlanmalıdır. (Elektrik Hava geldiğinde açılıp, elektriği kestiğinizde tekrar kapalı pozisyonu alır)
-Kullanacağınız hat veya sistemde min.ve mak. basınç değerleri valfin seçiminde çok önemlidir.
-Akışkanın niteliği ve sıcaklığı valfin seçimine direkt etkendir
-Akışkanın yönü ile gövde üzerinde ok işareti aynı yönde olup montaj a dikkat edilmelidir.
-Solenoid valf çek valf işlevi görmediğinden ters basınçlarda akışkan geri akar. Bu durumlarda solenoıd valften
sonra bir çek valf takmak bağlantı açısından doğrudur.
-Valfin takılı olduğu hat pisliklerinden arındırılmış olmalıdır.
-Bobin kullanılacağı çalışma voltajına uygun seçilmelidir(AC-DC).Uygulanacağı yere göre koruma ve yalıtımı
sağlanmalıdır. (Elektrik Hava geldiğinde açılıp, elektriği kestiğinizde tekrar kapalı pozisyonu alır)
-Kullanacağınız hat veya sistemde min.ve mak. basınç değerleri valfin seçiminde çok önemlidir.
-Akışkanın niteliği ve sıcaklığı valfin seçimine direkt etkendir
-Akışkanın yönü ile gövde üzerinde ok işareti aynı yönde olup montaj a dikkat edilmelidir.
-Solenoid valf çek valf işlevi görmediğinden ters basınçlarda akışkan geri akar. Bu durumlarda solenoıd valften
sonra bir çek valf takmak bağlantı açısından doğrudur.
-Valfin takılı olduğu hat pisliklerinden arındırılmış olmalıdır.
| Ürün Kodu | Boyutu | Bağlantı Diş Özelliği | Nominal Basınç | Çalışma Basınç Aralığı | Bobin Özelliği | Akışkan çalışma sıcaklık aralığı | Ortam çalışma sıcaklık aralığı | Ağırlık | Akış yönü | Diyafram ve Conta Özelliği | Tepki Zamanı | KVs(It/dk) |
| GEM1110 | 1/8’’ | BSP, İsteğe göre NPT | 16bar | 0-50bar | IP65, Class H, ED 100% | -10/180°C | -10/60°C | 0,320kg | Tek yönlü | (NBR:-10°C /+80°C) , (EPDM:-10°C/+130°C) , (VİTON:-10°C/+160°C) , (PFTE:- 10°C/+180°C) | Açma Zamanı: 30 ms Kapama Zamanı: 30 ms | 1,72 |
| GEM1111 | 1/4’’ | BSP, İsteğe göre NPT | 16bar | 0-50bar | IP65, Class H, ED 100% | -10/180°C | -10/60°C | 0,310kg | Tek yönlü | (NBR:-10°C /+80°C) , (EPDM:-10°C/+130°C) , (VİTON:-10°C/+160°C) , (PFTE:-10°C/+180°C) | Açma Zamanı: 30 ms Kapama Zamanı: 30 ms | 1,8 |
| GEM1113 | 1/2’’ | BSP, İsteğe göre NPT | 16bar | 0,5-30bar | IP65, Class H, ED 100% | -10/180°C | -10/60°C | 0,585kg | Tek yönlü | (NBR:-10°C /+80°C) , (EPDM:-10°C/+130°C) , (VİTON:-10°C/+160°C) , (PFTE:- 10°C/+180°C) | Açma Zamanı: 300 ms Kapama Zamanı: 900 ms | 75 |
| GEM1114 | ¾ | BSP, İsteğe göre NPT | 16bar | 0,5-30bar | IP65, Class H, ED 100% | -10/180°C | -10/60°C | 0,635kg | Tek yönlü | (NBR:-10°C /+80°C) , (EPDM:-10°C/+130°C) , (VİTON:-10°C/+160°C) , (PFTE:-10°C/+180°C) | Açma Zamanı: 300 ms Kapama Zamanı: 900 ms | 85 |
| GEM1115 | 1″ | BSP, İsteğe göre NPT | 16bar | 0,5-30bar | IP65, Class H, ED 100% | -10/180°C | -10/60°C | 0,700kg | Tek yönlü | (NBR:-10°C /+80°C) , (EPDM:-10°C/+130°C) , (VİTON:-10°C/+160°C) , (PFTE:-10°C/+180°C) | Açma Zamanı: 300 ms Kapama Zamanı: 900 ms | 95 |
| GEM1116 | 11/4″ | BSP, İsteğe göre NPT | 16bar | 0,5-30bar | IP65, Class H, ED 100% | -10/180°C | -10/60°C | 1,570kg | Tek Yönlü | (NBR:-10°C /+80°C) , (EPDM:-10°C/+130°C) , (VİTON:-10°C/+160°C) , (PFTE:-10°C/+180°C) | Açma Zamanı: 300 ms Kapama Zamanı: 900 ms |
