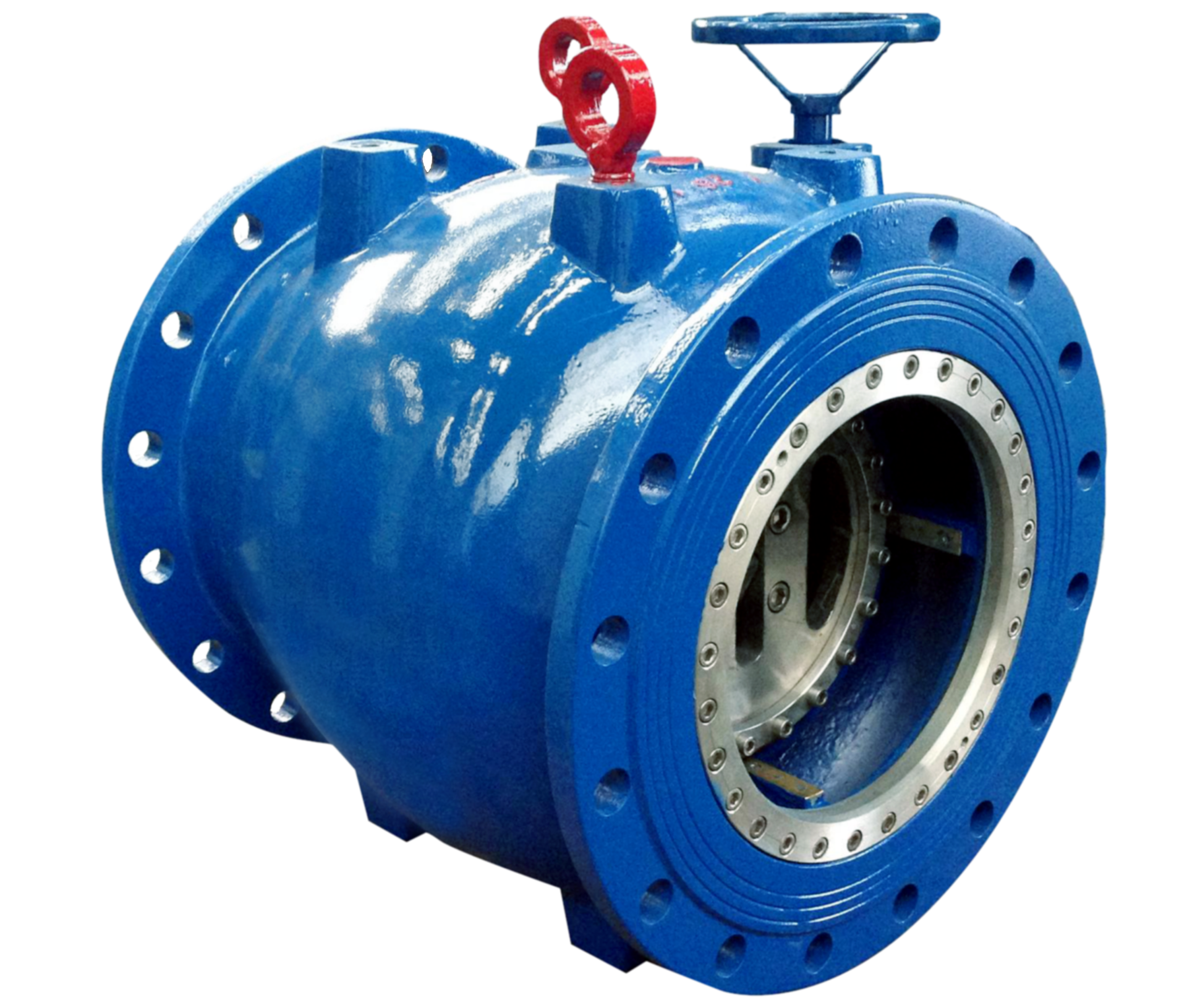

İğne Vana

İğne Vana

İğne vanalar debiyi ayarlayarak akışı kontrol etmek üzere tasarlanmış özel maksatlı ürünlerdir. Bu amaçla kullanılagelen kelebek ve sürgülü vanaların geometrik sınırlılıkları lineer ayar fonksiyonuna izin vermediğinden, iğne vanalara ihtiyaç doğmuştur.
İğne vanaların girişten çıkışa kadar, akışkan pasajları boyunca korunarak türbülansa sebep olmayan halka kesitli yapısı; akışın düzgünlüğünü sağlayarak bunları en ideal kontrol vanaları haline getirmiştir.
İğne vanaların bir başka üstünlüğü, kavitasyon riskinin kelebek ve sürgülü vanalara göre asgariye indirilmiş olmasıdır. Kavitasyon riskinin yüksek olduğu durumlarda ise; vana pistonuna eklenen silindirik bir komponent ile bu risk bertaraf edilir.
İğne vanaların kumanda veya tahrik mekanizması, sonsuz vida ve helis dişli çiftine sahip bir dişli kutusunun vana mili ile irtibatlı bir çatala kuvvet uygulayarak akış kesitini açıp kapatan pistonu hareket ettirmesi şeklindedir. Dişli kutusundaki sonsuz vida helis dişli çifti kendinden kilitlemeli (self-locked) olduğundan, vananın açıklığı ya da ayar konumu dişli kutusundan kumanda edilmedikçe sabit kalır.


ÖZELLİKLER

    Çift flanşlı düktil döküm hafif konstrüksiyon
    Akışı mükemmel yönlendiren, tam açık pozisyonda minimum kayba sahip tasarım
    Düzgün profilli sızdırmazlık elemanları sayesinde %100 sızdırmazlık
    Giriş-çıkış boyunca halka kesitli akış sayesinde her pozisyonda lineer basınç/debi değişimi
    Pirinç kızaklar ile rahat sağlanan eksenel piston hareketi ve böylelikle düşük tork değerleri
    Bakım gerektirmeyen burçlar sayesinde çift taraftan yataklı emniyetli vana mili
    Kendinden kilitlemeli dişli kutusu sayesinde istenilen konumda sabit kalacak şekilde ayarlanabilir piston
    Düşük tork değeri sayesinde düşük kapasiteli aktuatör kullanımı
    El/hidrolik/elektrik kumandalı kullanıma uygun üretim
    Kavitasyonsuz çalışma ortamı için gerektiğinde eklenebilen enerji kırıcı (piston kafesi) parçalar
