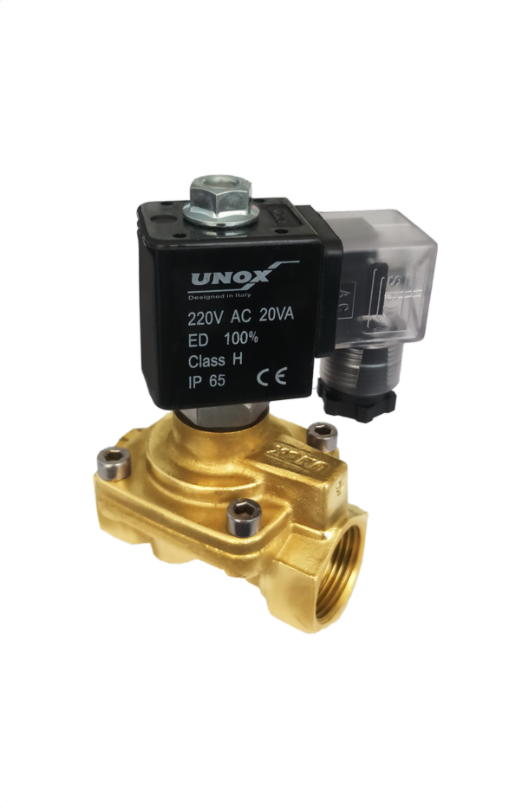

Latch Solenoid Valf
CONTA: NBR
KOVAN: PASLANMAZ
GÖVDE: PİRİNÇ
ÇEKİRDEK: PASLANMAZ
SICAKLIK: -10 / +90 °C
Latch Solenoid Valfleri, Standart Solenoid Valflerden çok daha düşük güçte çalışarak daha fazla enerji tasarrufu sağlarlar.
Latch valfler, normalde açık veya kapalı valf pozisyonunun, 200 ms gibi kısa süreyle verilen ters yönlü palslerle değiştirildiği enerji tasarrufu sağlayan DC bobinlerle çalışan valflerdir. Valfin değiştirilen pozisyonda kalmasını sağlamak için sürekli enerji vermeye gerek yoktur; pozisyon tekrar değiştirilmek istendiğinde ters yönde 200 ms’lik pals verilmesi yeterlidir. Elektronik kontrol devresiyle valfi tercihe göre normalde kapalı veya açık çalıştırmak mümkündür.
Latch Solenoid Valflerin Çalışması :
Latch Solenoid Valfler’de valfin üst kısmına elektrik girişi gerektirmeyen kalıcı bir mıknatıs yerleştirilmiştir. Bu küçük mıknatısın alanı pistonu etkinleştirmek için yeterli değildir. Bunun yanı sıra valf tam güçle açıldığında, kalıcı mıknatıs valfi açık tutacak kadar güçlüdür. Bu durum, ilk elektrik gücü kapatıldıktan sonra valfin açık kalmasını sağlar ve önemli potansiyel enerji tasarrufu sağlar. Valf, zıt polariteye sahip başka bir elektrik yükü uygulanana kadar açık kalacaktır. Valfin uzun süre açık kaldığı veya pille çalıştığı ve mümkün olduğunca enerji tasarrufu yapması gereken durumlarda oldukça yararlıdır.
LATCH SOLENDİKKAT EDİLMESİ GEREKENLER:
-Bobin kullanılacağı çalışma voltajına uygun seçilmelidir(AC-DC).Uygulanacağı yere göre koruma ve yalıtımı
sağlanmalıdır. (Elektrik Hava geldiğinde açılıp,elektriği kestiğinizde tekrar kapalı pozisyonu alır)
-Kullanacağınız hat veya sistemde min.ve mak. basınç değerleri valfin seçiminde çok önemlidir.
-Akışkanın niteliği ve sıcaklığı valfin seçimine direkt etkendir
-Akışkanın yönü ile gövde üzerinde ok işareti aynı yönde olup montaj a dikkat edilmelidir.
-Solenoid valf çek valf işlevi görmediğinden ters basınçlarda akışkan geri akar. Bu durumlarda solenoıd valften
sonra bir çek valf takmak bağlantı açısından doğrudur.
-Valfin takılı olduğu hat pisliklerinden arındırılmış olmalıdır.
| Ürün Kodu | Boyutu | Bağlantı Diş Özelliği | Nominal Basınç | Çalışma Basınç Aralığı | Bobin Özelliği | Akışkan çalışma sıcaklık aralığı | Ortam çalışma sıcaklık aralığı | Ağırlık | Akış yönü | Diyafram ve Conta Özelliği | Tepki Zamanı | KVs(It/dk) |
| LTC1110 | 1/8’’ | BSP, İsteğe göre NPT | 16bar | 0-50bar | IP65, Class H, ED 100% | -10/180°C | -10/60°C | 0,320kg | Tek yönlü | (NBR:-10°C /+80°C) , (EPDM:-10°C/+130°C) , (VİTON:-10°C/+160°C) , (PFTE:- 10°C/+180°C) | Açma Zamanı: 30 ms Kapama Zamanı: 30 ms | 1,72 |
| LTC1111 | 1/4’’ | BSP, İsteğe göre NPT | 16bar | 0-50bar | IP65, Class H, ED 100% | -10/180°C | -10/60°C | 0,310kg | Tek yönlü | (NBR:-10°C /+80°C) , (EPDM:-10°C/+130°C) , (VİTON:-10°C/+160°C) , (PFTE:-10°C/+180°C) | Açma Zamanı: 30 ms Kapama Zamanı: 30 ms | 1,8 |
| LTC1113 | 1/2’’ | BSP, İsteğe göre NPT | 16bar | 0,5-30bar | IP65, Class H, ED 100% | -10/180°C | -10/60°C | 0,585kg | Tek yönlü | (NBR:-10°C /+80°C) , (EPDM:-10°C/+130°C) , (VİTON:-10°C/+160°C) , (PFTE:- 10°C/+180°C) | Açma Zamanı: 300 ms Kapama Zamanı: 900 ms | 75 |
| LTC1114 | ¾ | BSP, İsteğe göre NPT | 16bar | 0,5-30bar | IP65, Class H, ED 100% | -10/180°C | -10/60°C | 0,635kg | Tek yönlü | (NBR:-10°C /+80°C) , (EPDM:-10°C/+130°C) , (VİTON:-10°C/+160°C) , (PFTE:-10°C/+180°C) | Açma Zamanı: 300 ms Kapama Zamanı: 900 ms | 85 |
| LTC1115 | 1″ | BSP, İsteğe göre NPT | 16bar | 0,5-30bar | IP65, Class H, ED 100% | -10/180°C | -10/60°C | 0,700kg | Tek yönlü | (NBR:-10°C /+80°C) , (EPDM:-10°C/+130°C) , (VİTON:-10°C/+160°C) , (PFTE:-10°C/+180°C) | Açma Zamanı: 300 ms Kapama Zamanı: 900 ms | 95 |
| LTC1116 | 11/4″ | BSP, İsteğe göre NPT | 16bar | 0,5-30bar | IP65, Class H, ED 100% | -10/180°C | -10/60°C | 1,570kg | Tek Yönlü | (NBR:-10°C /+80°C) , (EPDM:-10°C/+130°C) , (VİTON:-10°C/+160°C) , (PFTE:-10°C/+180°C) | Açma Zamanı: 300 ms Kapama Zamanı: 900 ms |
