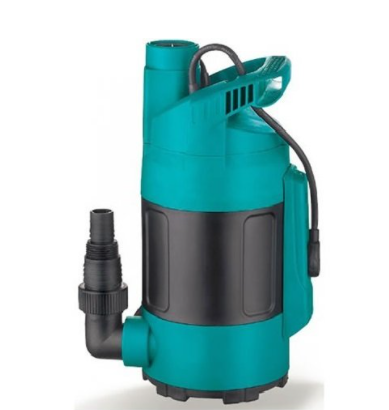

LEO LKS-504 P DALGIÇ DRENAJ POMPASI

LKS-504 P  DALGIÇ DRENAJ POMPASI

Uygulama
- Fiziksel ve kimyasal özelliklerinde suya benzer, temiz su veya başka sıvılar aktarmak için kullanılabilir.
- Suya batırılarak kuyudan veya havuzdan su kaldırma ve Bodrum katında su boşaltmak için kullanımı uygundur.

Pumpa
- Mühendislik plastik pompa gövdesi.
- İki çıkışı vardır, yaygın kullanılabilir.
- Şamandıralı şalter, otomatik devreye girme devreden çıkma işlemlerini gerçekleştirir.
- Maks. sıvı sıcaklığı: +35℃.
- Maks.daldırma derinliği: 7m.
- Parçacığın Maks. çapı: 5mm.

Motor
- alüminyum sargı motor.
- Dahili termal koruyucu.
- Yalıtım sınıfı: F.
- Koruma sınıfı: IPX8.



Teknik verileri

MODEL	GÜÇ		Q(m³/h)	0.9	1.5	3	4.5	6	7.5	9	10.5	12	12.6
	W	hp	Q(l/dk)	15	25	50	75	100	125	150	175	200	210
LKS-404P	400	0.5	H (m)	6.5	6.1	5.1	4	3	1.8	˗	˗	˗	˗
LKS-504P	500	0.7		7.6	7.4	6.8	6	5.2	4.3	3	1.5	˗	˗
LKS-754P	750	1		8.7	8.5	8	7.4	6.7	5.8	4.8	3.5	2.2	˗
LKS-1004P	1000	1.3		11.6	11.3	10.5	9.7	8.8	7.6	6.3	4.6	2.9	2



Hidrolik Performans Eğrisi



Malzeme Tablosu





No.	Bölüm	Malzeme	No.	Bölüm	Malzeme
1	Sap	PP	14	İndüktör	NBR
2	Kablo	Rubber	15	Kontrolör
3	Fiş	PP	16	Üst Kapak
4	Sap	PP	17	Rulman
5	Kablo Ceket	EPDM	18	Çark
6	Çatı	PP	19	Stator
7	Kondansatör Klip	PC/ABS	20	Dudak mührü
8	Kondansatör		21	Yatak yeri	ZL 102
9	Tutucu Halka	pp	22	O-halka	NBR
10	Pompa Gövde	PP	23	Stator Kapak	Steel
11	Taban plakası	PP	24	Dudak mührü
12	Baz	PP	25	O-halka	NBR
13	İndüktör Anahtarı	PP	26	Çark	PA6
			27	Sap
