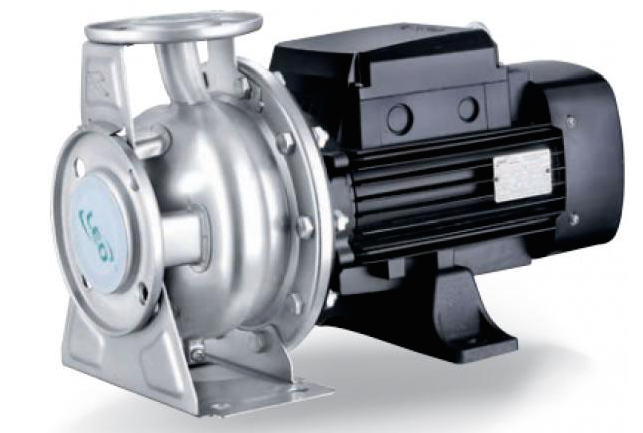

LEO XZS65-50-160/30 TEK FANLI, PASLANMAZ SANTRİFÜJ POMPA

XZS Standart Santrifüj Pompa:

 XZS Standart Santrifüj Pompası Uygulanması:

Su kaynağı: su dağıtım depolarında, bölgesel su kaynaklarında suyun filtrelenmesi ve aktarımı
ve ana boruda basıncın arttırılması
Endüstriyel basınç sıkıştırması: Su sistemi, temizleme sistemi
Endüstriyel su kaynağı: kazanın beslenmesi, soğutma sistemi, havalandırma
hafif asitli ve alkali sıvıların aktarımı
Su arıtma: damıtma sistemleri, separatörler, yüzme havuzları
Tarımsal sulama, petrokimyasal sanayi, tıp, sağlık hizmetleri vb.

XZS Standart Santrifüj Pompası için İşletim Koşulları:
-İnce, temiz, yanmaz ve patlamaz, sert tanecikler veya dokuya sahip herhangi bir sıvı içermeyen
- Sıvı sıcaklığı: - 15 ~ +80℃
- Akış aralığı: 0.7 ~132 m3/h
- Düşü aralığı: 9 ~58 m
- Ortam sıcaklığı: -15 ~ +40℃
- Maksimum işletim basıncı: 33 bar
-Rakım: 1000 m’ye kadar

XZS Standart Santrifüj Pompası Motor Özellikleri:
- IE 2 motor (IE 3 motor opsiyonel)
- Tam kapalı ve fan soğutmalı
- Koruma sınıfı: IP 55
- Yalıtım sınıfı: F

Ortam sıcaklığı
Maksimum ortam sıcaklığı: +40°C. veya kurulum sırasında rakım deniz seviyesinden 1000m yüksekte olmalı. Büyük boy motor kullanımı gerekli. Düşük hava yoğunluğu ve zayıf soğutma etkileri sebebiyle, motorun çıkış gücü P2 azalacaktır. Aşağıdaki resimde göreceğiniz gibi, örneğin pompa, rakımın deniz seviyesinden 3500m yüksekte olduğu bir yerde kurulursa, P2 %88 oranına düşecektir. Ortam sıcaklığı 70°C olduğunda ise, P2 %78 oranına düşecektir.









XZS Standart Santrifüj Pompası için Teknik Bilgiler

MODEL	GÜÇ		Q (m3/h)	0	6	9	12	18	20	22	24	27	30	36	42	48	60	72
	kW	HP	Q(l/dk)	0	100	150	200	300	333	360	400	450	500	600	700	800	1000	1200
50-32-125/11	1.1	1.5	H (m)	24	21.5	20.5	19.5	16	13
50-32-160/15	1.5	2		29.5	27	26	25	21	18
50-32-160/22	2.2	3		37	33.5	32.5	32	28.5	27
50-32-200/30	3	4		45	41	40	38	34	32
50-32-200/40	4	5.5		55	51	50	49	46	45	43
65-50-125/15	1.5	2		20			19	18	17	16.5	15	14	12.5	10
65-50-125/22	2.2	3		26			23.5	22.5	22	21.5	21	20.5	19.5	16.5
65-50-160/30	3	4		31			29	27.5	27	26.5	25.5	25	24	22	19
65-50-160/40	4	5.5		39			35.5	34.5	34	33.5	32.5	32	31	29	26
65-40-200/55	5.5	7.5		47			43	42.5	42	41.5	41	40.5	39	37	33
65-40-200/75	7.5	10		57			53	52.5	52	51	50	49	48	46.5	44.5
80-65-125/30	3	4		22.5							20	19.5	19	18.5	17.5	16	13	9
80-65-125/40	4	5.5		25.5							23	22.5	22	21.5	20.5	20	17	13.5
80-65-160/55	5.5	7.5		33							29.5	29	28.5	28	27	26	24	20
80-65-160/75	7.5	10		39							36	35	34.5	34	33.5	32.5	29	24
80-50-200/92	9.2	12.5		53									48	47.5	46.5	44.5	39.5	34
80-50-200/110	11	15		57.5									53	51	50.5	50	47	41
100-80-125/40	4	5.5		20										17.5	16.5	15.5	14	12
100-80-125/55	5.5	7.5		23										21.5	20.5	20	18	16
100-80-125/75	7.5	10		29										27.5	26.5	25.5	23.5	21.5
100-80-160/92	9.2	12.5		33											31	30	28	26
100-80-160/110	11	15		38.5											36	35	33	31
100-65-200/150	15	20		47											44	43	41	39
100-65-200/185	18.5	25		53											51	50	49	48
100-65-200/220	22	30		58											57	56	55	54
