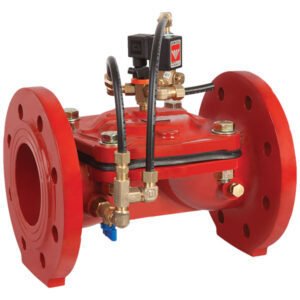

Solenoid Kontrol Vanası
Solenoid kontrol vanaları , uygulamada açma – kapama işlevini elektrik enerjisi kullanarak uzaktan otomatik şekilde gerçekleştiren hidrolik kontrol vanalarıdır. Solenoid kontrol vanalarının kontrolünü, elektrik sinyali verebilen bir kontrol cihazı, PLC kontrol üniteleri veya zaman röleleri sayesinde sağlar.
Solenoid Kontrol Vanası Özellikleri :
- Kontrol vanası üzerinde kullanılan solenoid valfler uygulamaya göre 3/2 konumlu veya 2/2 konumlu valfler kullanılabilir.
- Solenoid kontrol vanaları isteğe göre normalde kapalı (N.C) veya normalde açık (N.O) olarak seçilebilir.
- Solenoid kontrol vanalarının standart voltaj değeri, 24 Volt AC dir. Ancak isteğe göre 9 Volt DC latching veya 12 Volt DC bobinler kullanılarak değişik voltaj değerlerinde kontrol sağlama imkanı vardır.
- Vana üzerine monte edilecek değişik basınç, debi ve seviye kontrolü sağlayan pilot vanalar ilave edilerek birçok farklı uygulamalarda da kullanılabilir.
SOLENOİD KONTROL VANASI KULLANMA TALİMATI
Vanayı üzerinde bulunan akış yönünü gösteren ok işaretine göre monte ediniz.
Vananın servis bakımında kolaylığı açısından giriş yönüne hattaki suyu kesebilmek için izolasyon vanaları (sürgülü , kelebek veya küresel vana v.b.) monte edilmesi tavsiye edilir.
Vananın randımanlı çalışabilmesi için vana öncesine vantuz koyulması tavsiye edilir.
Kış aylarında vanayı don tehlikesinden korumak için, vananın aktüatöründeki suyu atmosfere tahliye ediniz.
Ana vanayı şebekeye montaj ettikten sonra, vana üzerinde bulunan solenoid valfin elektrik bağlantısını, kullanacağınız kontrol cihazına monte ediniz.
Kontrol cihazından solenoid kontrol vanası arasına elektrik iletimi için çekilecek olan kablo çapını, solenoid valfin elektrik özelliğine ve çekilecek olan mesafeye göre doğru bir şekilde seçiniz.
Kullanılacak olan kontrol cihazının voltaj değeri solenoid valfin voltaj değeri ile aynı olması gerekmektedir.
Vanayı manuel olarak açma ve kapama için 4 ile gösterilen küresel vanayı istenilen konuma getiriniz.
Suyun kirlilik derecesine göre 5 numara ile gösterilen filtreyi temizleyiniz.
