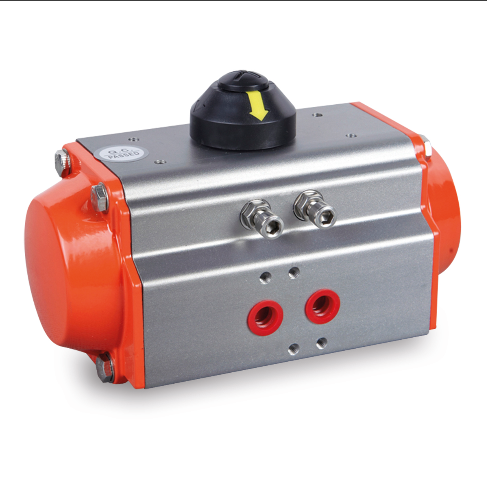

Tek Etkili Pnomatik Aktüatör ISO 5211

DMS VALVE   -DA- modeli çeyrek turlu pnömatik aktüatörlerin pistonları kremayer dişli tip olarak üretilmektedir. Çift etkili ve Tek etkili (yay dönüşlü) olarak üretilmektedir. Aktüatörlerin açma ve kapama yönünde çalışma açısını ±5° ayarlayabilmek için, aktüatör milinin üzerinde dövme çelikten üretilmiş kam bulunmaktadır. Çalışma açısını daha farklı pozisyonlarda tutmak için opsiyonel olarak limit stop mekanizmalı olarak üretilmektedir.

-DA- modeli pnömatik aktuatörlerin dizaynında yeni teknolojiler kullanılmıştır. Yeni malzemeler, yeni üretim şekilleri ve yenilikçi fikirler aşağıda belirtilen özelliklerini bütünleştirmiştir.

• * ISO 5211 (flanş bağlantı şekli)
• * DIN 3337, VDI/VDE 3845
• * Namur gibi standartların en son versiyonları ile uyumludur.Yüksek dayanımlı sert anodize alüminyum ekstrüzyon gövde yüzeyleri, uzun ömürlü, kasıntısız ve hızlı çalışmasını sağlar.
• * Zarif, kompakt ve modern dizaynı, çok çeşitli özellikleri ekonomik ve pratik olarak sunar.
• * Yüksek kaliteli yataklama elemanları tüm hareketli yüzeylerde kasıntısız, uzun ömürlü ve sessiz çalışma sağlar.
• * Dış yüzey de yer alan strok sonu ayarlayıcı mekanizma sayesinde, tam açık ve tam kapalı pozisyonlarda kolaylıkla ±5°ayarlama yapılabilir.
• * Aynı aktuatör yapısı çift etkili veya tek etkili tipte kullanıma olanak sağlar
• * Tek etkili aktuatörler normalde açık veya normalde kapalı tipte olabilir.
• * Namur standardındaki çok fonksiyonlu pozisyon indikatörü tüm aksesuvarlar ile kullanılabilir.
• * Ön yüklemeli yaylar sayesinde montaj ve demontaj güvenli ve kolay şekilde yapılabilmektedir.
• * Piston ve kapaklar, alüminyum alaşımından basınçlı döküm yöntemiyle üretilmiştir.
• * Yüksek dayanımlı ve hafiftir.
• * Sızdırmazlık elemanının değişimiyle yüksek veya düşük sıcaklıkta çalışma koşullarına uygunluk sağlanabilir.
• * İstenmesi halinde değişik dönüş açılarında(120°,135°,and 180°gibi) aktuatörler mevcuttur.
• * Solenoid valf direkt monte edilebilir, herhangi bir pleyte ihtiyaç yoktur.

Çalışma Standartları:

Kuru hava veya inert gazlar gibi tüm korozif olmayan gazlar iç parçalar ve yağlayıcı ile uyumlu olarak kullanılabilir.

Kullanılacak akışkanın yoğuşma sıcaklığı -20 C ve içerisindeki bulunabilecek katı partikül çapı maksimum 30µ olmalıdır.

Eğer pozisyoner kullanılıyorsa bu çap maksimum 5µ olmalıdır.

Besleme Basıncı: 3~8bar

Çalışma Sıcaklığı;

Standard Tip: -20℃~+80℃

Düşük Sıcaklık Tipi: -40℃~+80℃

Yüksek Sıcaklık Tipi: -20℃~+160℃

Yağlama;

Normal çalışma koşulları altında standard tip için yağlama ihtiyacı yoktur. Düşük veya yüksek sıcaklık çalışma koşullarında özel yağlayıcılar kullanılmalıdır.
